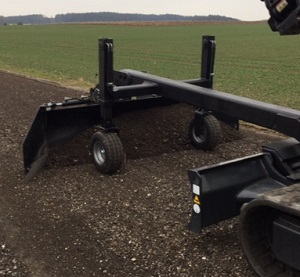

Der neuartige Ansatz, einen Grader als auswechselbare Ausrüstung an einen Bagger zu montieren, ermöglicht nicht nur einen deutlich flexibleren und kostengünstigeren Einsatz, sondern ein komplett anderes Arbeiten. Der Grader ist nach der Montage am Bagger sofort einsetzbar. Der Bagger ist in seinen Funktionen nicht eingeschränkt. Der Baggerführer hat von der Fahrerkabine des Baggers aus optimale Sichtverhältnisse auf Planierschild und Arbeitsumfeld des Graders.
Die Schildgrundbreite des Graders beträgt 1,98 m und wird über hydraulisch verstellbare Seitenklappen auf 2,80 m erweitert. Die Querneigung des Graders stellt der Baggerführer ebenso wie den Winkel der Seitenklappen jederzeit stufenlos ein. Dazu hat er die Fernbedienung der Funksteuerung in der Fahrerkabine des Baggers.

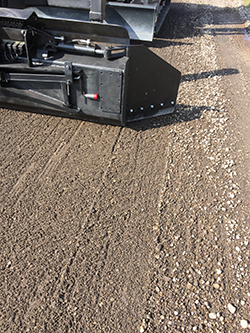

Der Grader GR01 hinterlässt beim Herstellen einer Feinplanie von bis zu ± 1 mm keinerlei Fahrspuren, da die Räder vor dem Planierschild angeordnet sind. Durch die Platzierung der Räder entsteht ein Abstand zwischen Bagger und Planierschild des Graders. Dies hat folgende Vorteile: Fehlendes Material kann während des Planiervorgangs mit dem Löffel zugefügt werden, überschüssiges Material entnommen, fester Boden aufgelockert werden.
Für den Transport der Graders an einen anderen nahen Einsatzort genügt es, den Bagger-Frontschild in die oberste Position zu verfahren. Dadurch wird der Grader etwa 0,5 m über den Boden angehoben und kann sofort und ohne Umbau durch Verfahren des Baggers an einen andere Ort gebracht werden.
Um den Grader nur wenige Meter radial zur Seite zu verlagern, kann ihn der Baggerführer mit der Baggerschaufel am eigens dafür konstruierten Umsetzer anheben und im Schwenkbereich des Auslegers versetzen.
Als zusätzliche Laser- und/oder Ultraschallsteuerung oder auch Querneigungssensor ist die Lasersteuerung der Firma Gritzke Lasertechnik OHG ist die passende Ergänzung zum Grader GR01.
Technische Daten Grader GR01
| Breite: | 1,98 m, durch hydraulische Seitenklappen erweiterbar auf max. 2,80 m |
| Länge: | 2,90 m |
| Höhe: | 1,28 m |
| Gewicht: | 540 kg |
| Hub an den Rädern: | max. 400 mm |
| Querneigung: | max. 15% |
| Feinplanie: | ± 1 mm |
| Schneiden: | Hardox 450 |
| Energieversorgung: | durch Bagger, FASTER-Mulitkupplung |
| Weitere Merkmale: | Montage am Unterwagen Bagger 360° endlos drehbar Ausleger weiterhin verfügbar mit Stützschild 0,5 m anhebbar Umsetzer |
| Optionen: | Lasersteuerung Ultraschallsteuerung Querneigungssensor |
Grader Bilder Galerie
Weiter Anbaugeräte
| Siebanlage SB01: | Grader GR01: | Brecheranlage BR01: |
|---|---|---|
Siebanlage SB01:: | Grader GR01:: | Brecheranlage BR01:: |

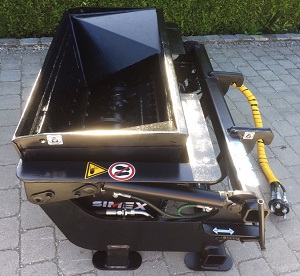

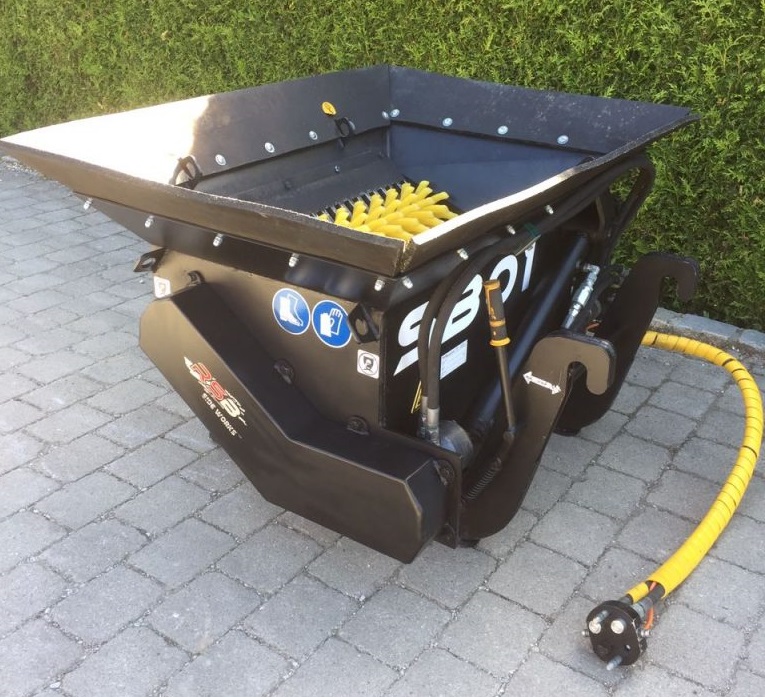

| Siebanlage SB01:: Die Siebanlage SB01 leistet v.a. im GaLaBau hervorragende Dienste, wenn es darum geht, vor Ort Erdreich zu sieben und wiederzuverwenden. Die Siebsterne der 25-mm-Sieblinie sind kontinuierlich in Bewegung. | Grader GR01:: Der Grader GR01 kann eine Feinplanie von bis zu ± 1 mm ohne Reifenspuren erzeugen. Der Baggerführer lockert mit dem Löffel das Material vor dem Grader auf, entnimmt es oder füllt es auf– alles in einem Arbeitsgang! | Brecheranlage BR01:: Die Brecheranlage BR01 ist bei Abbrucharbeiten gefragt. Große Betonstücke mit Armierung, Steine und Erde können mit dem Brecher an Ort und Stelle zerkleinert werden, während mit Löffel oder Greifer kontinuierlich nachgefüllt wird. |
